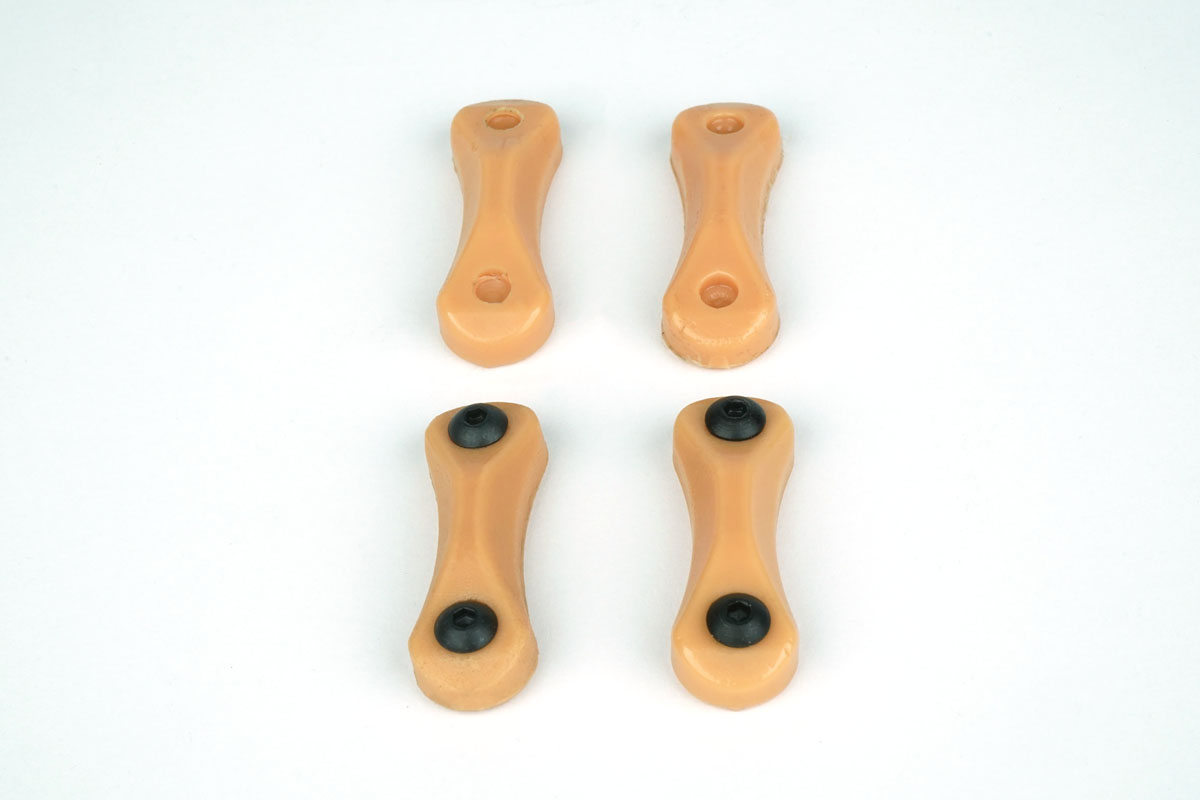

  • OTP-72.02

    Гомiлковостопні шарнiри прямі


    Гомiлковостопні шарнiри прямі, полiуретанові, армовані кордовою ниткою, призначені для визготовлення ортезiв. Комплект складається з 2-х шарнiрiв з гвинтами та 2-х iмiтаторів.
    Виготовляють 2-х розмiрiв з мiжосьовою вiддаллю (L):

    ОТР-72.02.1  -  (L=26 мм)
    ОТР-72.02.2  -  (L=31 мм)

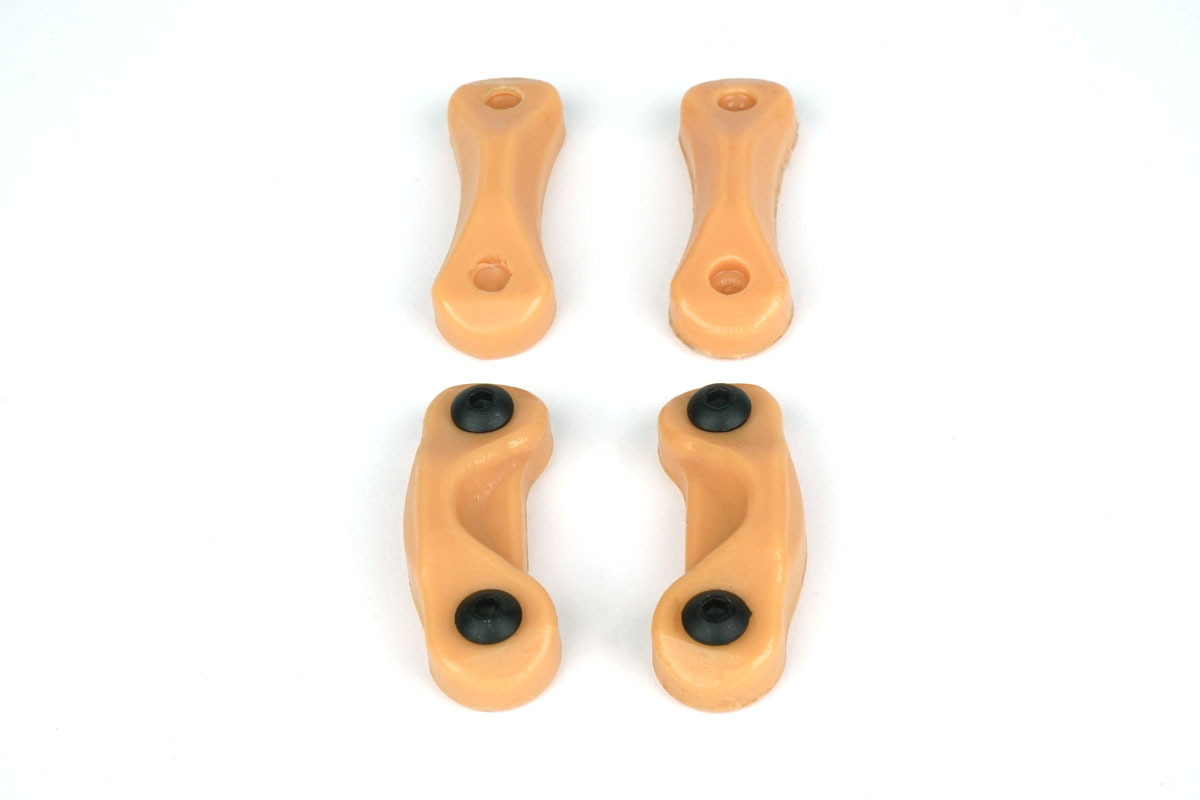

  • OTP-72.03

    Гомiлковостопні шарнiри кутові


    Гомiлковостопні шарнiри кутові, полiуретанові, армовані кордовою ниткою, призначені для визготовлення ортезiв. Комплект складається з 2-х шарнiрiв з гвинтами та 2-х iмiтаторів.
    Виготовляють 2-х розмiрiв з мiжосьовою вiддаллю (L):

    ОТР-72.03.1  -  (L=26 мм)
    ОТР-72.03.2  -  (L=31 мм)

  • OTP-72.10

    Системні гомілковостопні шарніри без обмеження згинання (СГШБО)

    Комплект складається з 2-х прямих шарнірів.                                 Матеріал - нержавіюча  сталь

    СГШБО B, мм D, мм S, мм L, мм
    ОТР-72.10-14 14 20 2,5 34
    ОТР-72.10-16 16 22 2,5 39
    ОТР-72.10-20 20 24 3,0 39


    B - ширина  гомілкової шини
    D - дiаметр головки шарнiра
    S - товщина шини-лапки
    L - відстань вiд центра шарнiра вгору


  • OTP-72.11

    Системні гомілковостопні шарніри без обмеження згинання (СГШБО)

    Комплект складається з прямого та зігнутого шарнірів.                     Матеріал - нержавіюча  сталь

    СГШБО B, мм D, мм S, мм L, мм
    ОТР-72.11-14 14 20 2,5 34
    ОТР-72.11-16 16 22 2,5 39
    ОТР-72.11-20 20 24 3,0 39


    B - ширина гомілкової шини
    D - дiаметр головки шарнiра
    S - товщина шини-лапки
    L - відстань вiд центра шарнiра вгору


  • OTP-72.12

    Системні гомілковостопні шарніри без обмеження згинання (СГШБО)

    Комплект складається з 2-х зігнутих шарнірів.                               Матеріал - нержавіюча  сталь

    ГСШБО B, мм D, мм S, мм L, мм
    ОТР-72.12-14 14 20 2,5 34
    ОТР-72.12-16 16 22 2,5 39
    ОТР-72.12-20 20 24 3,0 39


    B - ширина гомілкової шини
    D - дiаметр головки шарнiра
    S - товщина шини-лапки
    L - відстань вiд центра шарнiра вгору


  • OTP-72.20

    Системні гомілковостопні шарніри з пружиною (СГШПР)

    Комплект складається з 2-х прямих шарнірів.                               Матеріал - нержавіюча  сталь

    СГШПР B, мм D, мм S, мм L, мм
    ОТР-72.20-16 16 26 2,5 58
    ОТР-72.20-20 20 28 3,0 67


    B - ширина  гомілкової шини
    D - дiаметр головки шарнiра
    S - товщина шини-лапки
    L - відстань вiд центра шарнiра вгору

  • OTP-72.21

    Системні гомілковостопні шарніри з пружиною (СГШПР)

    Комплект складається з внутрішнього зігнутого та зовнішнього прямого прямого шарнірів для правої (П) і лівої (Л) кінцівок. Матеріал - нержавіюча  сталь

    СГШПР B, мм D, мм S, мм L, мм
    ОТР-72.21-16П 16 26  2,5 58
    ОТР-72.21-16Л 16 26 2,5 58
    ОТР-72.21-20П 20 28 3,0 67
    ОТР-72.21-20Л 20 28 3,0 67


    B - ширина гомілкової шини
    D - дiаметр головки шарнiра
    S - товщина шини-лапки
    L - відстань вiд центра шарнiра вгору


  • OTP-72.22

    Системні гомілковостопні шарніри з пружиною (СГШПР)

    Комплект складається з 2-х зігнутих шарнірів.                                   Матеріал - нержавіюча  сталь

    СГШПР B, мм D, мм S, мм L, мм
    ОТР-72.22-16 16 26 2,5 58
    ОТР-72.22-20 20 28 3,0 67


    B - ширина  гомілкової шини
    D - дiаметр головки шарнiра
    S - товщина шини-лапки
    L - відстань вiд центра шарнiра вгору

  • OTP-73.00

    Системні колінні шарніри беззамкові (СКШБЗ)

    Комплект складається з 2-х шарнірів. Верхня і нижня ланки внутрішнього і зовнішнього шарнірів прямі. Вісь обертання зміщена на 16 мм назад.  Матеріал - нержавіюча  сталь.

    СКШБЗ B, мм L1, мм L2, мм
    ОТР-73.00-14 14 32 35
    ОТР-73.00-16 16 37 40
    ОТР-73.00-20 20 37 40


    B - ширина гомілкової і стегнової шин
    L1 - відстань вiд центра шарнiра вгору
    L2 - відстань вiд центра шарнiра вниз

  • OTP-73.50

    Системні колінні шарніри з важільним замком (СКШВЗ)

    Комплект складається з 2-х шарнірів. Верхня і нижня ланки внутрішнього і зовнішнього шарнірів прямі. Верхні ланки з важільним замком.  Вісь обертання зміщена на 16 мм назад. Матеріал - нержавіюча  сталь.

    СКШВЗ B, мм L1, мм L2, мм
    ОТР-73.50-16 16 60 43
    ОТР-73.50-20 20 60 43


    B - ширина гомілкової і стегнової шин
    L1 - відстань вiд центра шарнiра вгору
    L2 - відстань вiд центра шарнiра вниз

  • OTP-73.60

    Системні колінні шарніри з падаючим замком (СКШПЗ)

    Комплект складається з 2-х шарнірів. Верхня і нижня ланки внутрішнього і зовнішнього шарнірів прямі. Верхні ланки з стопорним кільцем.  Вісь обертання зміщена на 16 мм назад. Матеріал - нержавіюча  сталь.

    СКШПЗ B, мм L1, мм L2, мм
    ОТР-73.60-14 14 45 38
    ОТР-73.60-16 16 57 46
    ОТР-73.60-20 20 57 46


    B - ширина гомілкової і стегнової шин
    L1 - відстань вiд центра шарнiра вгору
    L2 - відстань вiд центра шарнiра вниз

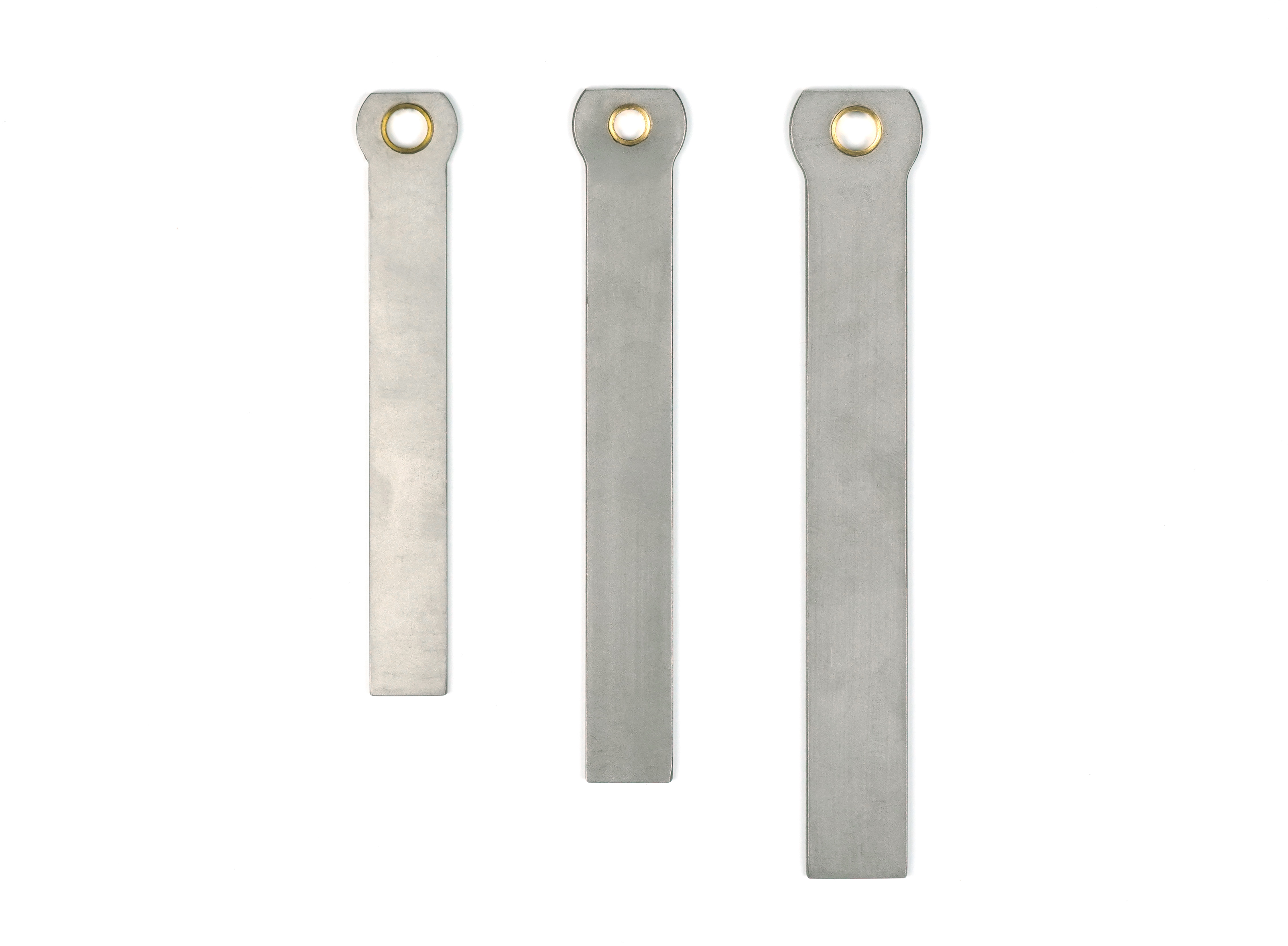

  • OTP-75.11

    Системні шини-лапки (СШЛ)

    Використвуються в гомілково-стопних шарнірах без обмеження згинання. Комплект складається з 2-х шин-лапок.                                      Матеріал - нержавіюча сталь.



    СШЛ D, мм S, мм A, мм L, мм
    ОТР-7511-14 22 2,5 17 134
    ОТР-7511-16 25 2,5 19 154
    ОТР-7511-20 29 3,0 22 174



    D - дiаметр головки СШЛ
    S - товщина СШЛ
    A - ширина СШЛ
    L - довжина СШЛ

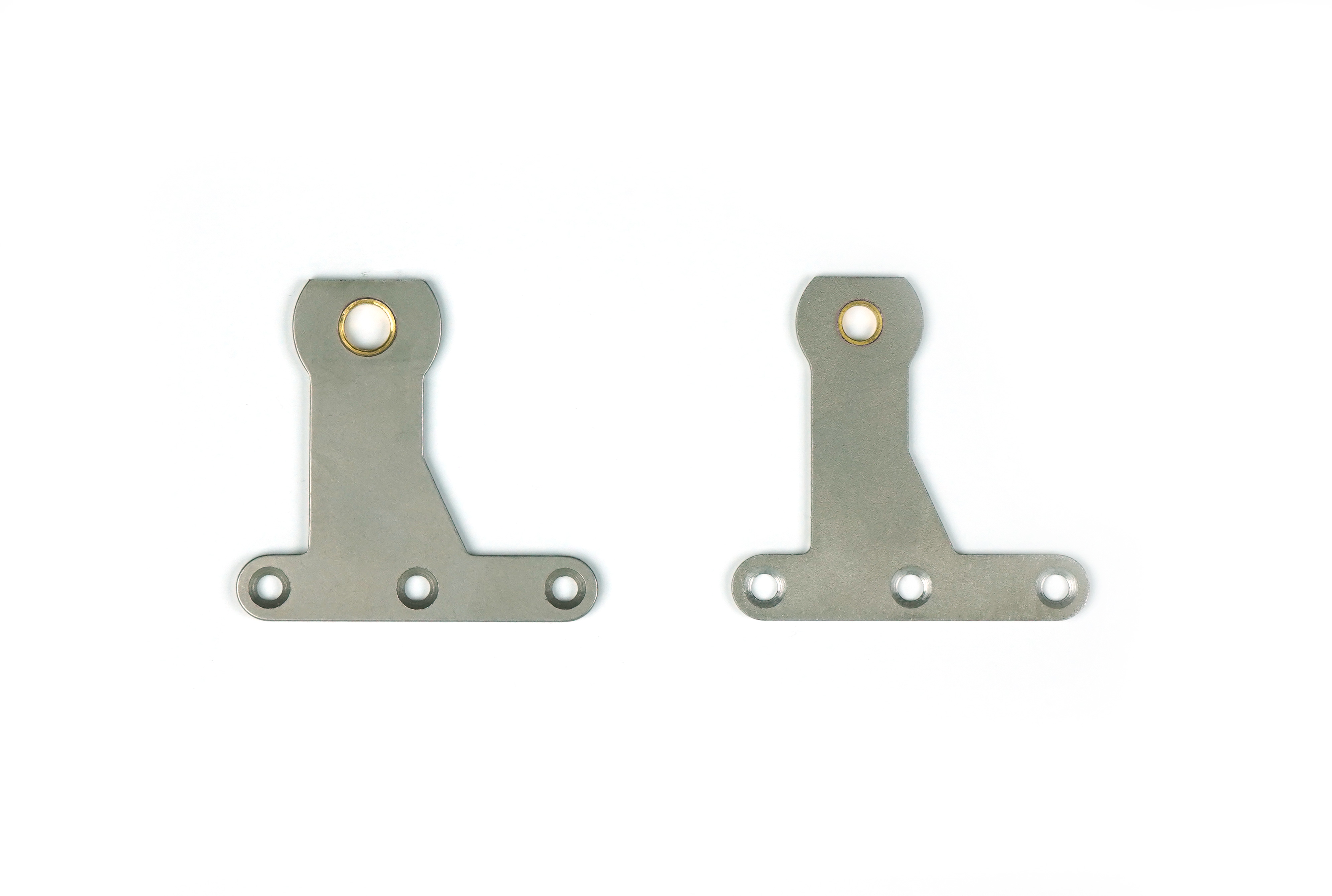

  • OTP-75.12

    Системні шини-лапки (СШЛ)

    Використовуються в гомілковостопних шарнірах без обмеження згинання. Комплект складається з 2-х шин-лапок.                                      Матеріал - нержавіюча сталь.


    СШЛ D, мм S, мм A, мм L, мм
    ОТР-75.12-16 25 2,5 70 67
    ОТР-75.12-20 29 3,0 70 67



    D - дiаметр головки СШЛ
    S - товщина СШЛ
    A - ширина основи СШЛ
    L - довжина СШЛ

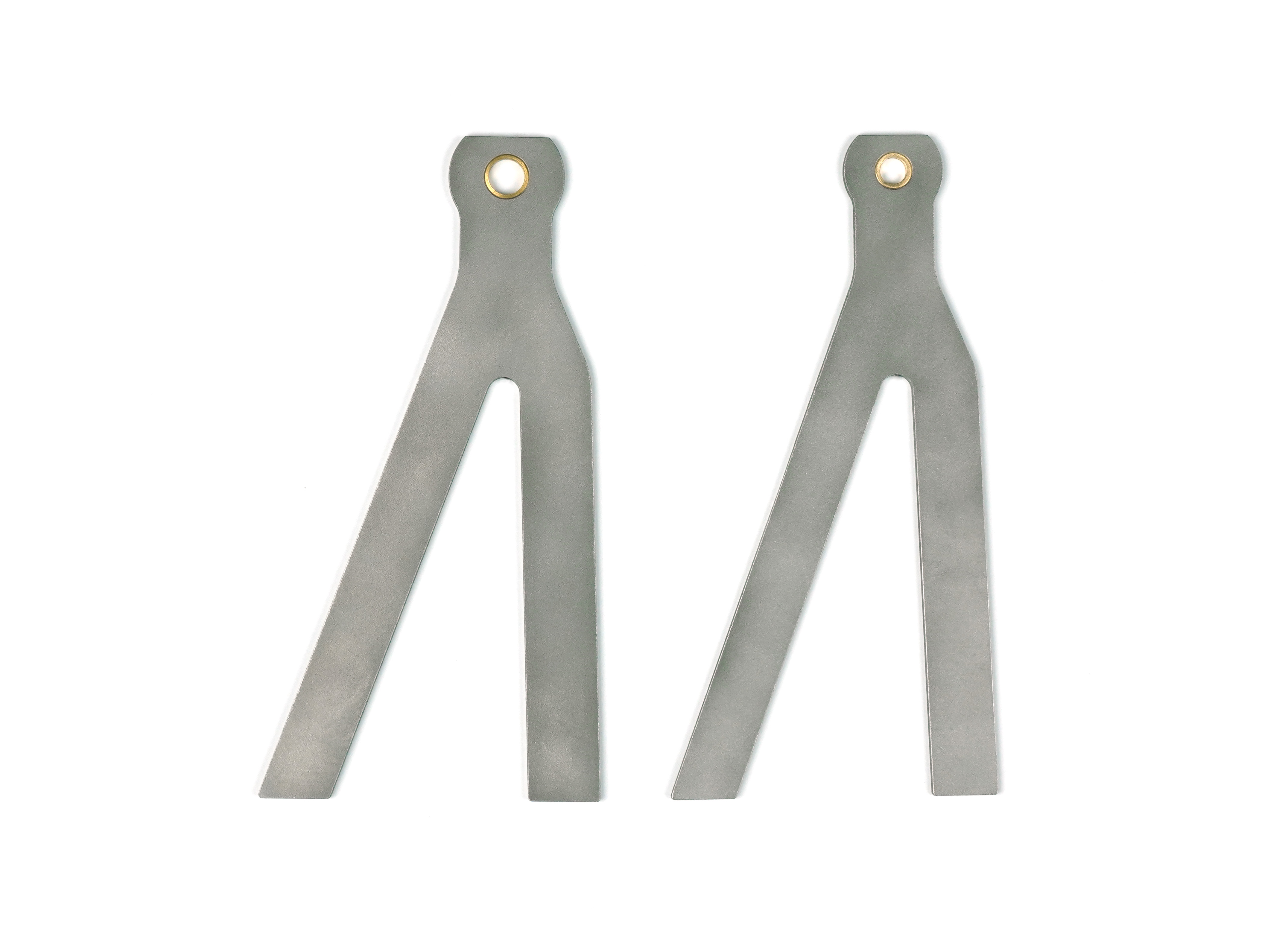

  • OTP-75.13

    Системні шини-лапки (СШЛ)

    Використовуються в гомілковостопних шарнірах без обмеження згинання. Комплект складається з 2-х шин-лапок.                                      Матеріал - нержавіюча сталь.


    СШЛ D, мм S, мм A, мм L, мм
    ОТР-75.13-16 25 2,5 82 165
    ОТР-75.13-20 29 3,0 85 165



    D - дiаметр головки СШЛ
    S - товщина СШЛ
    A - ширина основи СШЛ
    L - довжина СШЛ

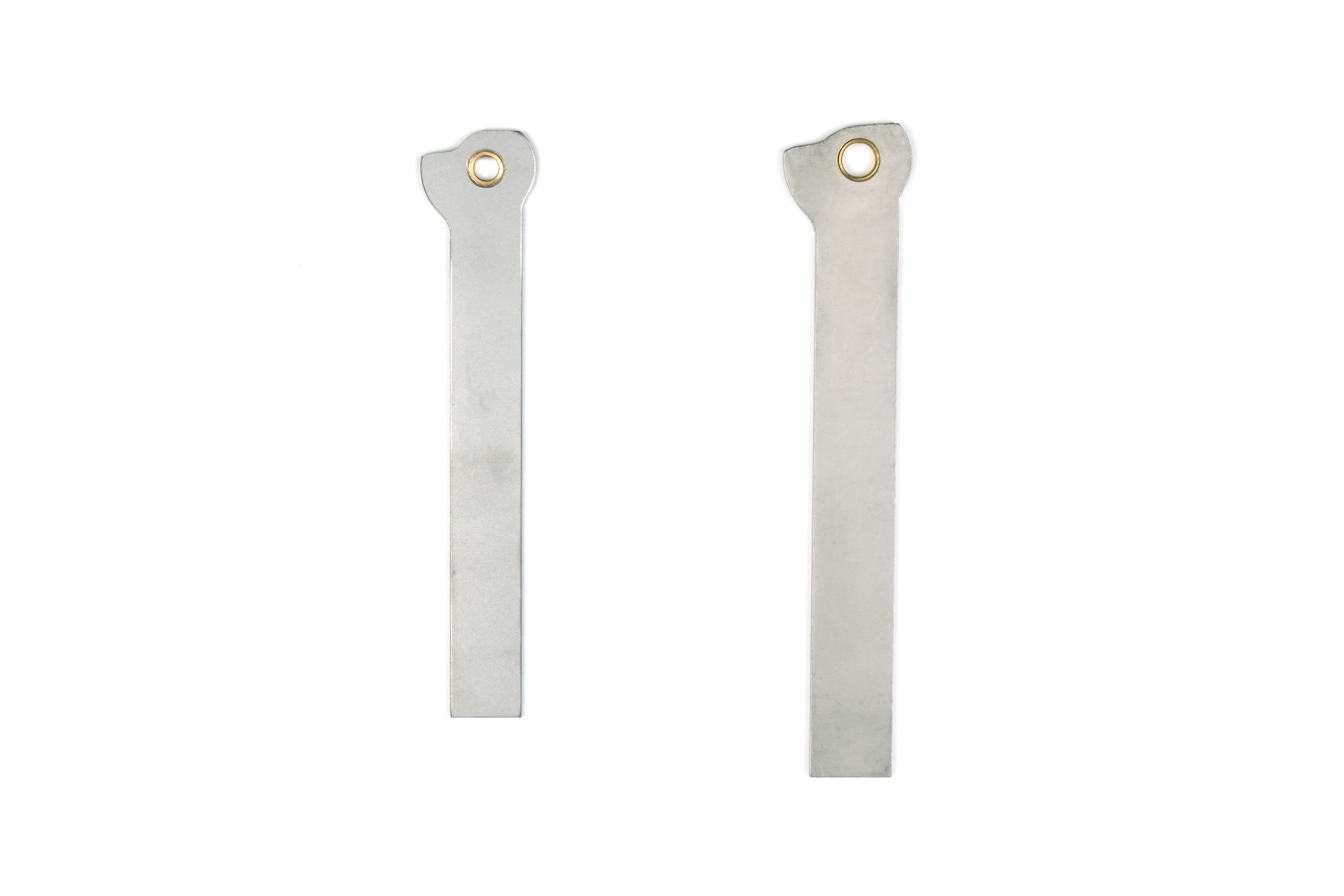

  • OTP-75.15

    Системні шини-лапки (СШЛ)

    Використвуються в гомілково-стопних шарнірах з пружиною.   Комплект складається з 2-х шин.   Матеріал - нержавіюча сталь.


    СШЛ D, мм S, мм A, мм L, мм
    ОТР-75.15-16 25 2,5 19 154
    ОТР-75.15-20 29 3,0 22 174



    D - дiаметр головки СШЛ
    S - товщина СШЛ
    A - ширина СШЛ
    L - довжина СШЛ

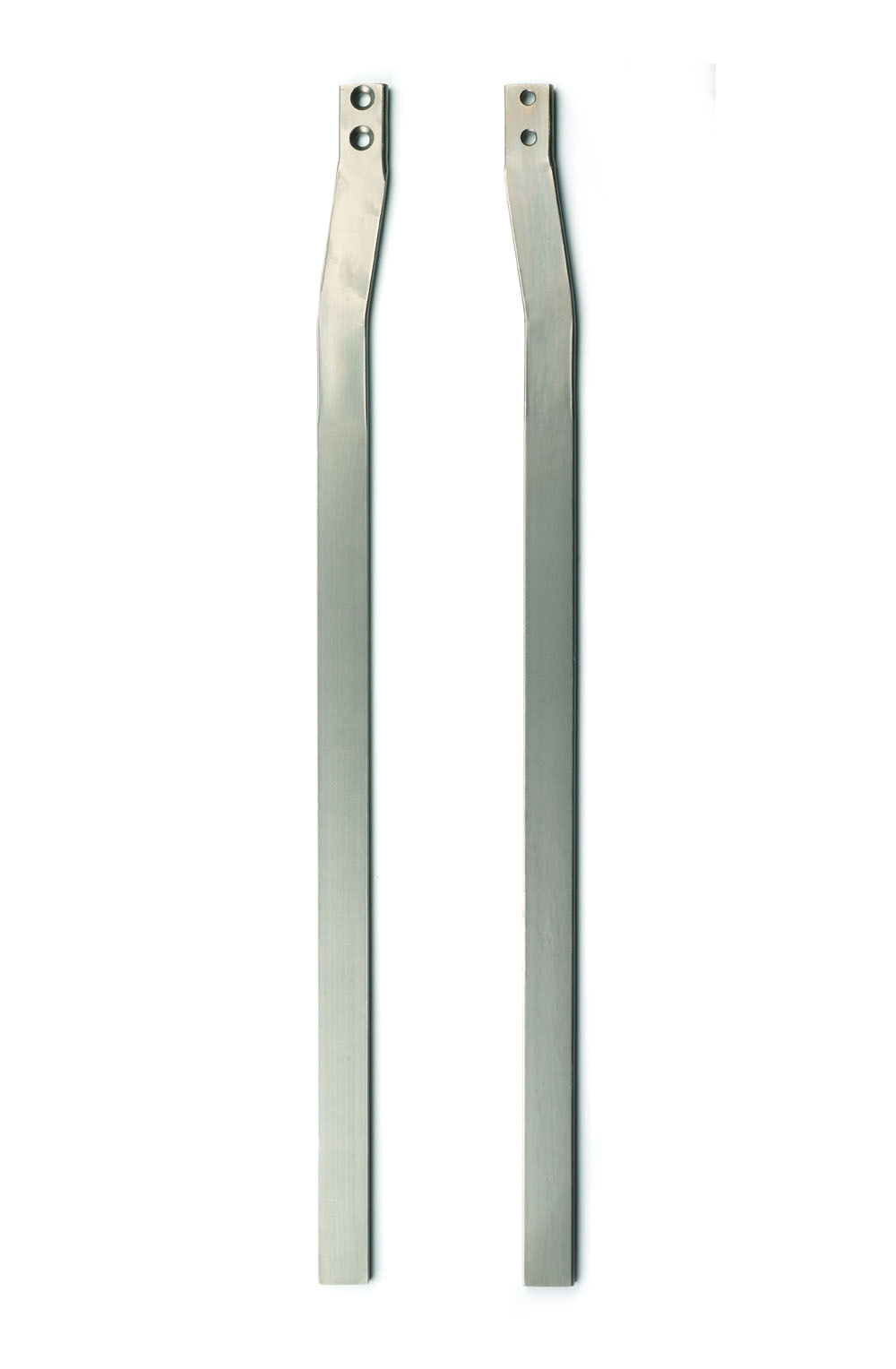

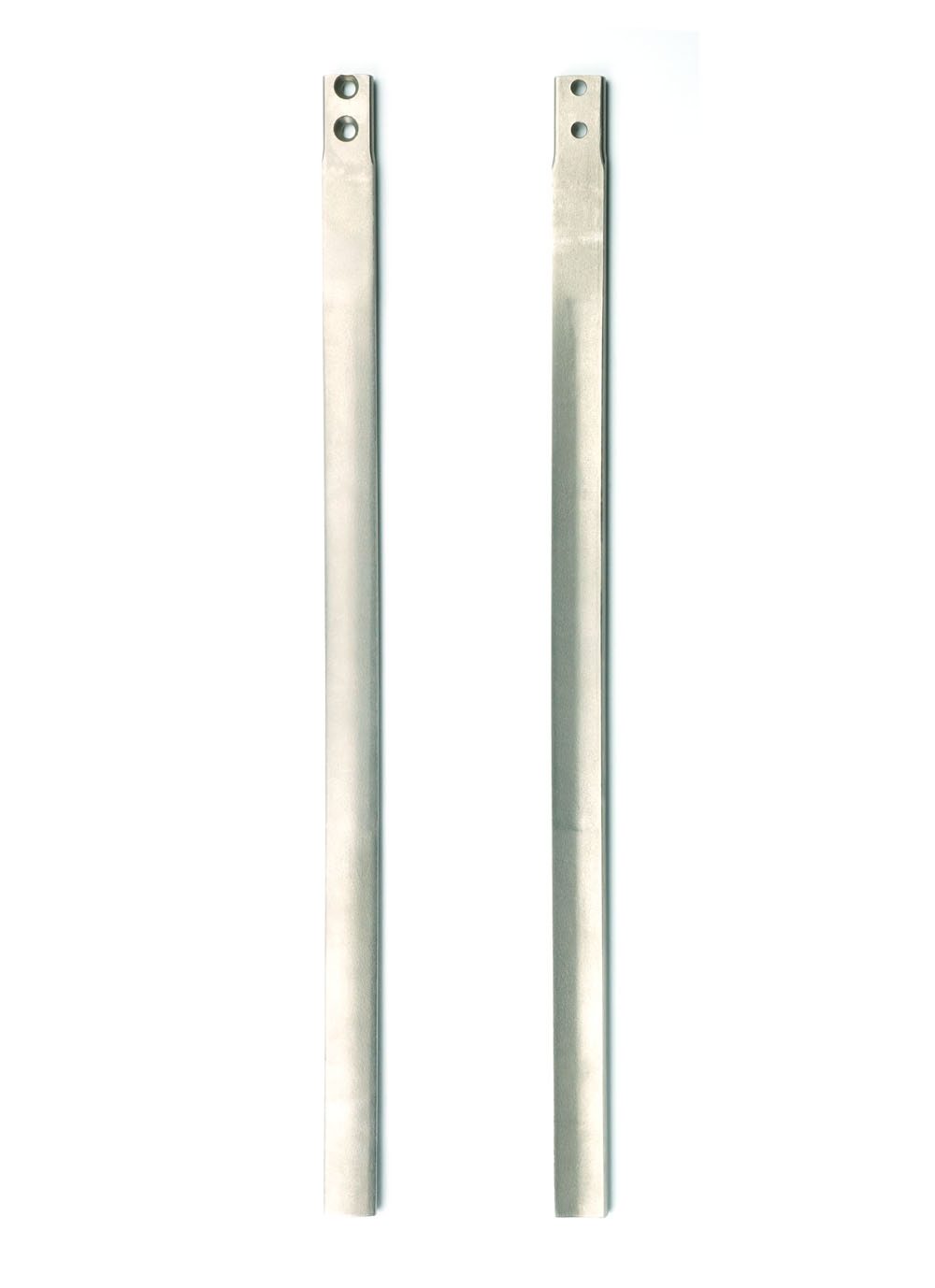

  • OTP-75.20

    Системні шини гомілкові (СШГ)



    Системні шини гомілкові, пласкі. Комплект складається з 2-х шин (права і ліва). Матеріал - нержавiюча сталь


    СШГ B, мм S, мм L, мм
    ОТР-75.20-16 16 4.0 450
    ОТР-75.20-20 20 4.0 450



    B - ширина шини
    S - товщина шини
    L - довжина шини

  • OTP-75.21

    Системні шини гомілкові (СШГ)



    Системні шини гомілкові, жолоблені. Комплект складається з 2-х шин (права і ліва).       Матеріал - нержавiюча сталь


    СШГ B, мм S, мм L, мм
    ОТР-75.20-16 16 4,0 450
    ОТР-75.20-20 20 4,0 450



    B - ширина шини
    S - товщина шини
    L - довжина шини

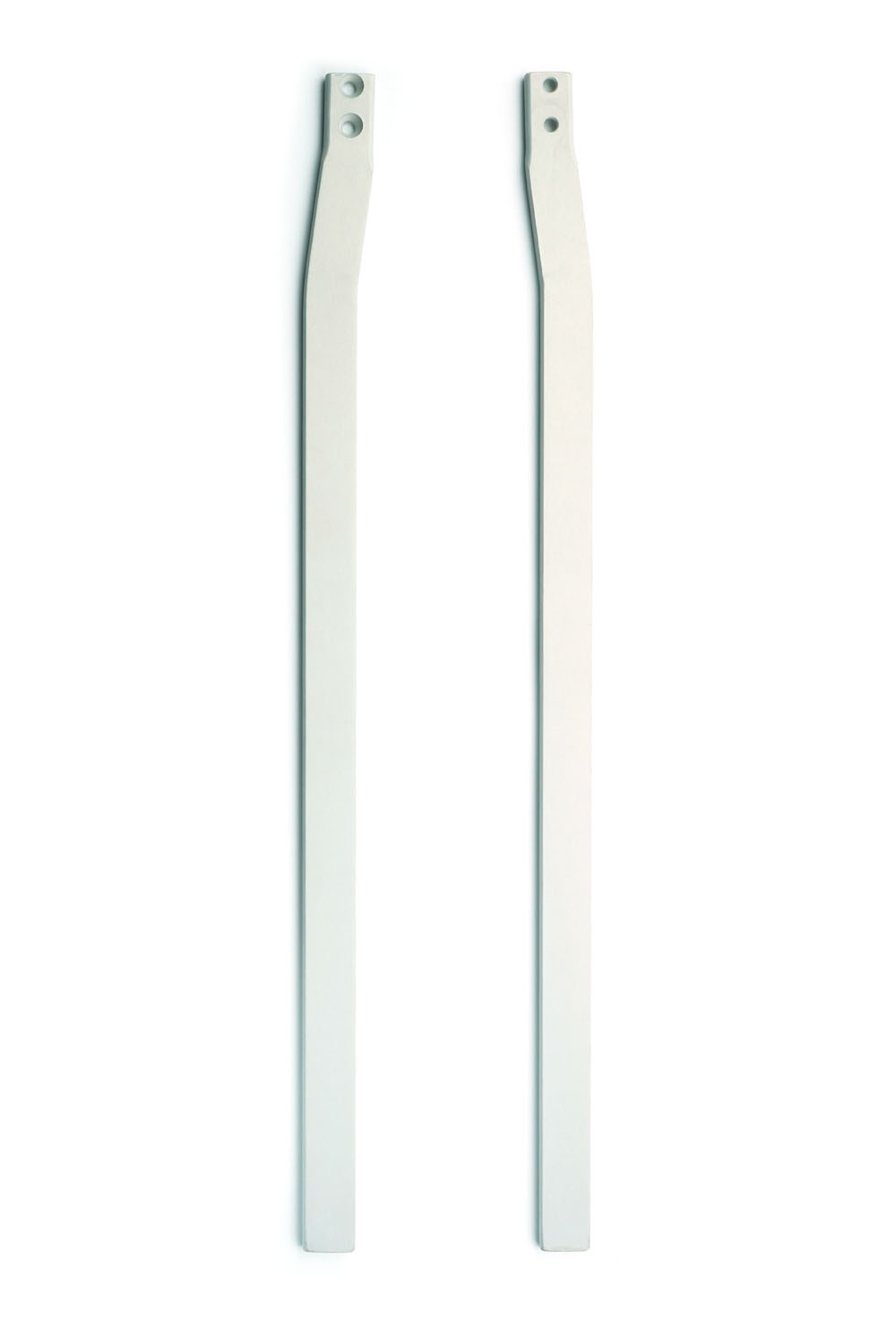

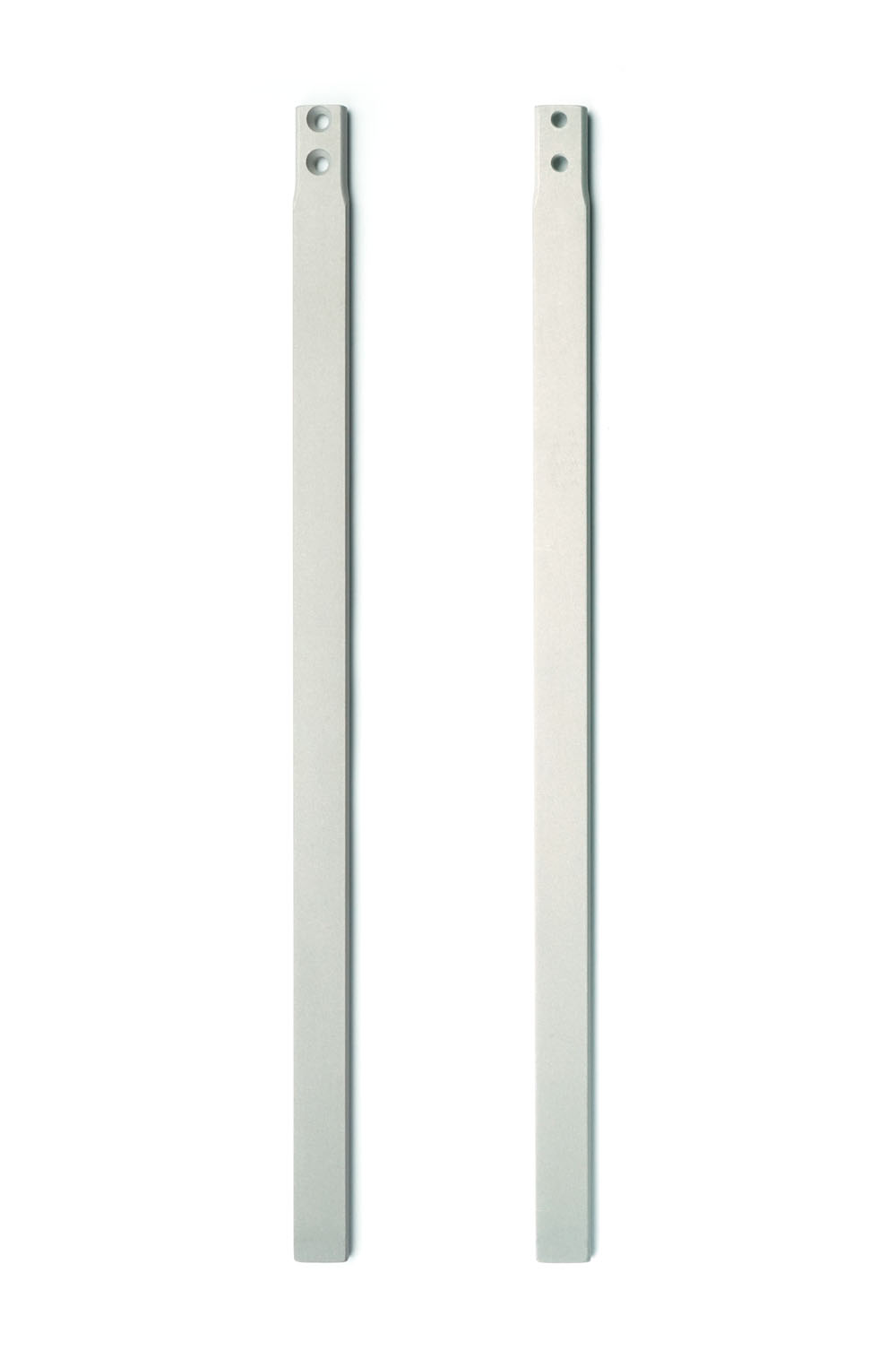

  • OTP-75.25

    Системны шини гомілкові (СШГ)



    Системны шини гомілкові, пласкі. Комплект складається з 2-х шин (права і ліва).  Матеріал - алюмінієвий сплав Д16Т.


    СШГ B, мм S, мм L, мм
    ОТР-75.25-14 14 4,0 330
    ОТР-75.25-16 16 5,0 450
    ОТР-75.25-20 20 5,0 450



    B - ширина шини
    S - товщина шини
    L - довжина шини

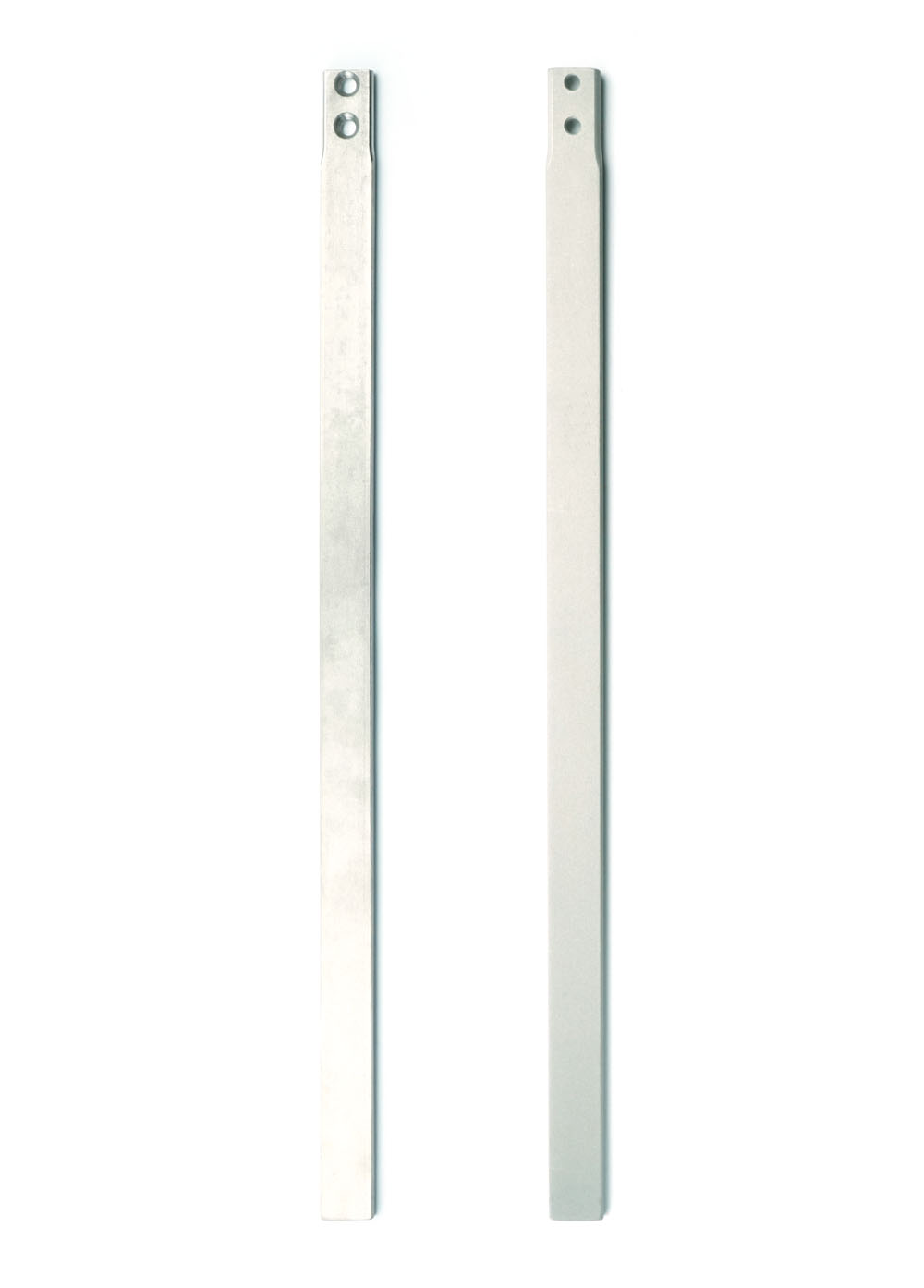

  • OTP-75.50

    Системні шини стегнові (СШСН)



    Системні шини стегнові, пласкі. Комплект складається з 2-х шин.   Матеріал - нержавiюча сталь

    СШС B, мм S, мм L, мм
    ОТР-75.50-16 16 4.0 410
    ОТР-75.50-20 20 4.0 410



    B - ширина шини
    S - товщина шини
    L - довжина шини

  • OTP-75.51

    Системні шини системні стегнові (СШСН)



    СШСН  жолоблені. Комплект складається з 2-х шин.                           Матеріал - нержавiюча сталь

    СШСН B, мм S, мм L, мм
    ОТР-75.50-16 16 4.0 410
    ОТР-75.50-20 20 4.0 410



    B - ширина шини
    S - товщина шини
    L - довжина шини

  • OTP-75.55

    Системні шини стегнові (СШСА)



    СШСА  пласкі. Комплект складається з 2-х шин.                                   Матеріал - алюмінієвий сплав.

    СШСА B, мм S, мм L, мм
    ОТР-75.55-16 14 4,0 300
    ОТР-75.55-16 16 5.0 410
    ОТР-75.55-20 20 5.0 410



    B - ширина шини
    S - товщина шини
    L - довжина шини
